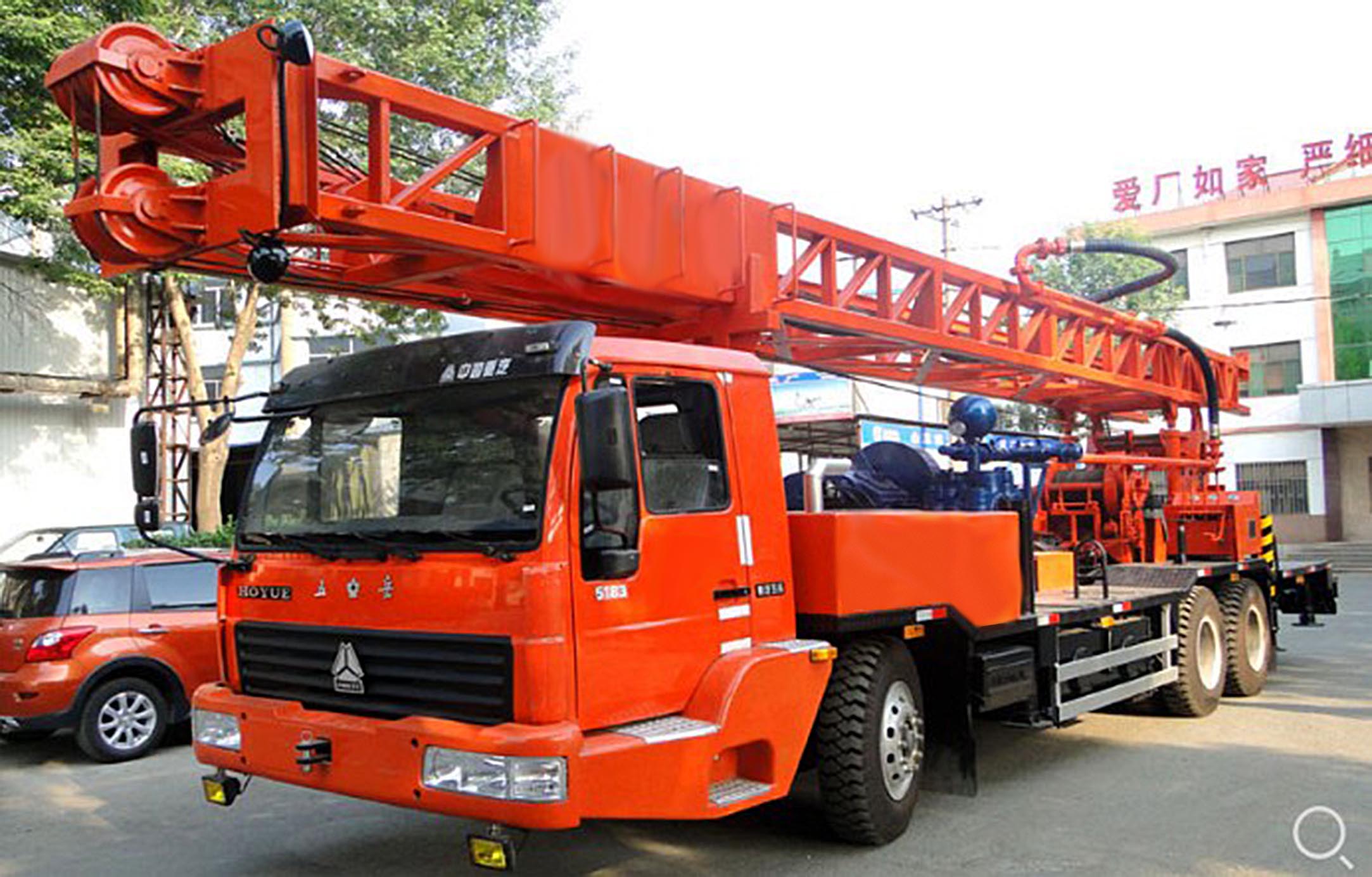

Plataforma de perforación montada en camión C400ZY

Principales características:

◎ La plataforma de perforación montada en camión C400ZY estádiseñada por nuestros ingenieros; Adopta un camión y es una plataforma de perforación rotativa.

◎ El chasis del camión adopta el chasis de grúa especial 6X4 de la marca SINOTRUK, el transmisor principal, la potencia de transmisión, la caja de cambios, los juegos de molinete, la bomba de lodo, la bomba de aguas residuales y el mástil están instalados en el chasis.

◎ El chasis del camión adopta el chasis de grúa especial 6X4 de la marca SINOTRUK, el transmisor principal, la potencia de transmisión, la caja de cambios, los juegos de molinete, la bomba de lodo, la bomba de aguas residuales y el mástil están instalados en el chasis.

◎ La potencia de la plataforma de perforación proviene del motor del camión, la plataforma configura distribuye el implemento y el sistema hidráulico.

◎ Podemos configurar el motor eléctrico de repuesto y el implemento de embrague según los requisitos del cliente, de modo que la plataforma pueda funcionar con motor diesel o motor eléctrico.

◎ Podemos montar un generador (15kw), para que sea conveniente iluminar o trabajar de noche.

◎ El implemento de presión adicional es hidráulico, por lo que tiene una alta eficiencia cuando el equipo perfora en roca de lodo y formación meteorológica mediante el uso del implemento de presión adicional.

◎ La conducción principal de la plataforma es mecánica, los cuatro gatos y el mástil son de accionamiento hidráulico. La caja de distribución, la bomba de aguas residuales y el sistema de embrague de conducción principal funcionan con aire.

◎ La apariencia de la plataforma es bonita, tiene una alta eficiencia debido a que tiene un par mayor del plato giratorio, se usa principalmente para pozos de agua, construcción, cimientos de edificios de defensa nacional, exploración geológica, pozos geotérmicos y otros trabajos de cimientos, es popular con clientes nacionales y extranjeros.

Technical parameter

Profundidad de perforación （M）		80	400
Diámetro de perforación （mm）		1500	500
Velocidad de la plataforma giratoria （r / min）		21.2;36；63.2;100.6;155;20.2（inversa）
Par de giro del plato giratorio （KN.m）		18；10.6；6；3.8；2.5；18.9（inversa）
Capacidad de elevación de un solo cable del molinete principal （KN）		45
La capacidad del molinete principal (KN)		270
Capacidad de elevación de una sola cuerda del molinete hidráulico (KN)		40
La capacidad del molinete hidráulico(KN)		160
La capacidad de elevación del gancho（KN）		270
Capacidad de carga del mástil (KN)		270
La altura del mástil(mm)		11500
Capacidad de carga (t)		30
Tubo	Barra Kelly （mm）	108×108×7500
	Tubo auxiliar (mm)	Ф89×10×5500
Bomba hidráulica	Modelo	CB-HP80/40
	Suministro de bomba (ml / r)	80/40
	Velocidad nominal (r / min).	2000
	Presión nominal (MPa)	20
BW850/2A bomba de émbolo	Diámetro del cilindro (mm)	150
	Carrera de pistón (mm)	180
	Teoría de flujo (L / min)	600 850
	Presión nominal (Mpa)	3 2
	Tiempos de palpitación (min-1)	58 82
	Diámetro del tubo de succión (mm)	127
	Diámetro de la tubería de drenaje (mm)	64
	Velocidad de entrada (r / min)	470
	Potencia de entrada (kw)	40
	Dimensiones totales (mm)	200010301400
	Peso (t)	1.5
Chasis de camión	Modelo		TAZ5191TXJ
	Forma de conducción		6×4
	motor diesel	Modelo	TBD226B-6Ⅱ(Norma de emisiones Europa II)
		Potencia nominal (KW)	132
		Velocidad (r / min)	2300
	Tamaño (L * W * H) (mm)		11110×2490×2500
el generador eléctrico	Modelo		MF
	Potencia nominal (kw)		15
	Voltaje nominal (v)		400
	Corriente nominal (A)		27
	Velocidad (r / min)		1500
	Frecuencia (Hz)		50
	Nivel de protección		IP21
	Clase de aislamiento		H
El mejor equipo de trabajo (o velocidad)	5th engranaje (1000-1400r/min）
La velocidad más alta (Km / h)	75
Peso (kilogramo)	19340
Tamaño de transporte (L * W * H) (mm)	1216024903440
Tamaño de trabajo (L * W * H) (mm)	11110249013110
