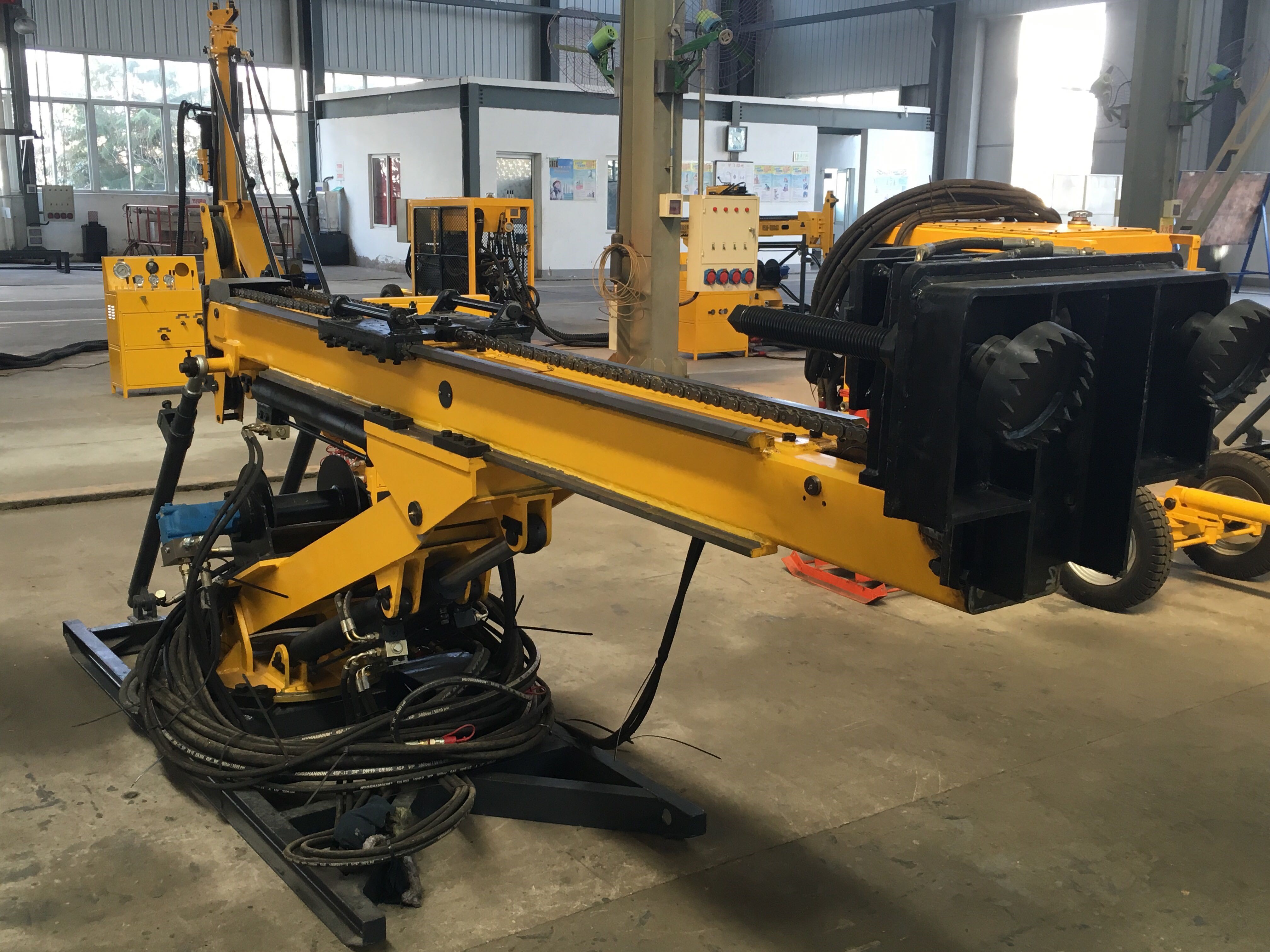

La plataforma de perforación subterránea completamente hidráulica HYKD-4 se aplica principalmente en el carbón, la geología, la metalurgia y la ingeniería. Se utiliza para minería de carbón, perforación de túneles, minería subterránea, bombeo de gas de gran diámetro, orificios de descarga de gas, orificios de infusión y trabajos de perforación horizontal de gran diámetro en superficie.
Parámetro técnico
| Artículo | Unidad | Especificación | Observación | |||
| Par rotativo nominal | N.m | 1492 | 489r/min | |||
| Velocidad rotatoria | r/min | 0-489-876 | ||||
| 0-671-1203 | ||||||
| Fuerza de elevación | kN | 110 | ||||
| Fuerza de alimentación | kN | 56 | ||||
| Potencia nominal del motor | Kw | 75 | Y280S-4-35B | |||
| Velocidad nominal del motor | r/min | 1500 | ||||
| Golpe de alimentación | mm | 1800 | ||||
| Velocidad de elevación del cabezal de perforación | trabajando | mm/s | 31.4 | |||
| máx. | mm/s | 88 | ||||
| Velocidad de descenso del cabezal de perforación | trabajando | mm/s | 61.58 | |||
| máx. | mm/s | 172.4 | ||||
| Bomba hidráulica | Bomba principal ERR100B |
Configurar presión | MPa | 28 | ||
| Max. tasa de flujo | L/min | 148 | ||||
| Bomba intermedia A10V018 |
Configurar presión | Mpa | 28 | |||
| Max. tasa de flujo | L/min | 26.64 | ||||
| Bomba trasera A10VO10 |
Configurar presión | Mpa | 28 | |||
| Max. tasa de flujo | L/min | 14.8 | ||||
| Capacidad de elevación de un solo cable del cabrestante de vicio | t | 0.8 | ||||
| Cabrestante de 1a velocidad | m/min | 91 | diámetro del cable | 6mm | ||
| Vice cabrestante 17a velocidad | 240 | |||||
| Bomba de lodo monobomba máx. producción | L/min | 160 | 2.5Mpa | |||
| Bomba de lodo Máx. presión | MPa | 10 | 44L/min | |||
| guía de ángulo de perforación | ° | arriba:15, abajo:90 |
Continuamente ajustable | |||
| Tubería de perforación | mm | Φ55.5*1500 | 600m | |||
| mm | Φ69.9*1500 | 500m | ||||
| mm | Φ88.9*1500 | 250mm | ||||
| mm | Φ114.3*1500 | 150mm | ||||
